Legalización de Grupos Electrógenos para Obras: Normativa, Seguridad y Pasos para su Puesta en Marcha
En el sector de la construcción, es habitual comenzar los trabajos antes de disponer del suministro eléctrico definitivo de la compañía distribuidora. Para alimentar la maquinaria de obra, las casetas y la iluminación, la solución estándar es la instalación de grupos electrógenos.
Sin embargo, muchos jefes de obra desconocen que, dependiendo de la potencia, instalar un generador no es solo “colocar y arrancar”. Requiere un Proyecto de Baja Tensión específico y una legalización ante la administración para cumplir con el Reglamento Electrotécnico de Baja Tensión (REBT) y garantizar la seguridad de los trabajadores.
En ICAM Ingeniería, nos especializamos en realizar estos trámites de forma ágil para que tu obra no se detenga. A continuación, explicamos qué implica este proceso basándonos en nuestros proyectos más recientes.
¿Cuándo es necesario un Proyecto de Ingeniería para un Grupo Electrógeno?
Según el REBT, las instalaciones generadoras de baja tensión requieren un proyecto redactado por un ingeniero competente cuando superan los 10 kW de potencia. Dado que la mayoría de los grupos para maquinaria de construcción (como grúas torre o hormigoneras) superan esta cifra, casi siempre será necesario legalizar la instalación.
Por ejemplo, para un suministro típico de obra que requiere alimentar maquinaria pesada, solemos trabajar con equipos de 100 kVA (aprox. 80 kW de potencia activa).
Normativa Clave: ITC-BT-40 e Instalaciones a la Intemperie
El diseño eléctrico de estos equipos se rige principalmente por la Instrucción Técnica Complementaria ITC-BT-40 (Instalaciones Generadoras de Baja Tensión).
Al tratarse de equipos situados en el exterior, el proyecto debe clasificar la instalación como un emplazamiento mojado (ITC-BT-30). Esto implica exigencias técnicas estrictas que en ICAM calculamos al detalle:
Grado de protección IP: Las canalizaciones y envolventes exteriores deben tener un grado de protección mínimo de IP45 para resistir la lluvia y el polvo propio de la obra.
Cableado específico: Se deben utilizar conductores aptos para servicios móviles y tensión asignada de 450/750V o superior (tipo H07RN-F o similar con cubierta de policloropeno).
Tomas de corriente: Deben ser industriales, con protección contra el agua y resistencia al impacto IK10.
La Seguridad Eléctrica: Puesta a Tierra y Protecciones
Uno de los puntos críticos que resolvemos en nuestros proyectos es la seguridad contra contactos indirectos. Al ser una instalación generadora aislada (no conectada a la red pública inicialmente), el sistema de puesta a tierra es vital.
El Esquema de Conexión a Tierra
El neutro del grupo electrógeno debe conectarse a una tierra independiente. En nuestros diseños, prescribimos la instalación de picas de cobre y cable desnudo (por ejemplo, de 35 mm² o 50 mm²) para asegurar una resistencia de tierra adecuada (generalmente menor de 37 Ω en terrenos estándar).
Protecciones Diferenciales
Para proteger a los operarios, es obligatorio instalar interruptores diferenciales de alta sensibilidad (30 mA) en todos los circuitos accesibles. Esto garantiza que, ante cualquier fallo de aislamiento en la maquinaria de obra, el suministro se corte automáticamente.
Caso de Éxito Reciente: Legalización de Grupo de 100 kVA
Recientemente, en ICAM hemos completado la legalización de una instalación temporal para una importante constructora. El reto consistía en suministrar energía a una obra de rehabilitación residencial antes de la llegada de la acometida definitiva.
Ficha técnica del proyecto realizado:

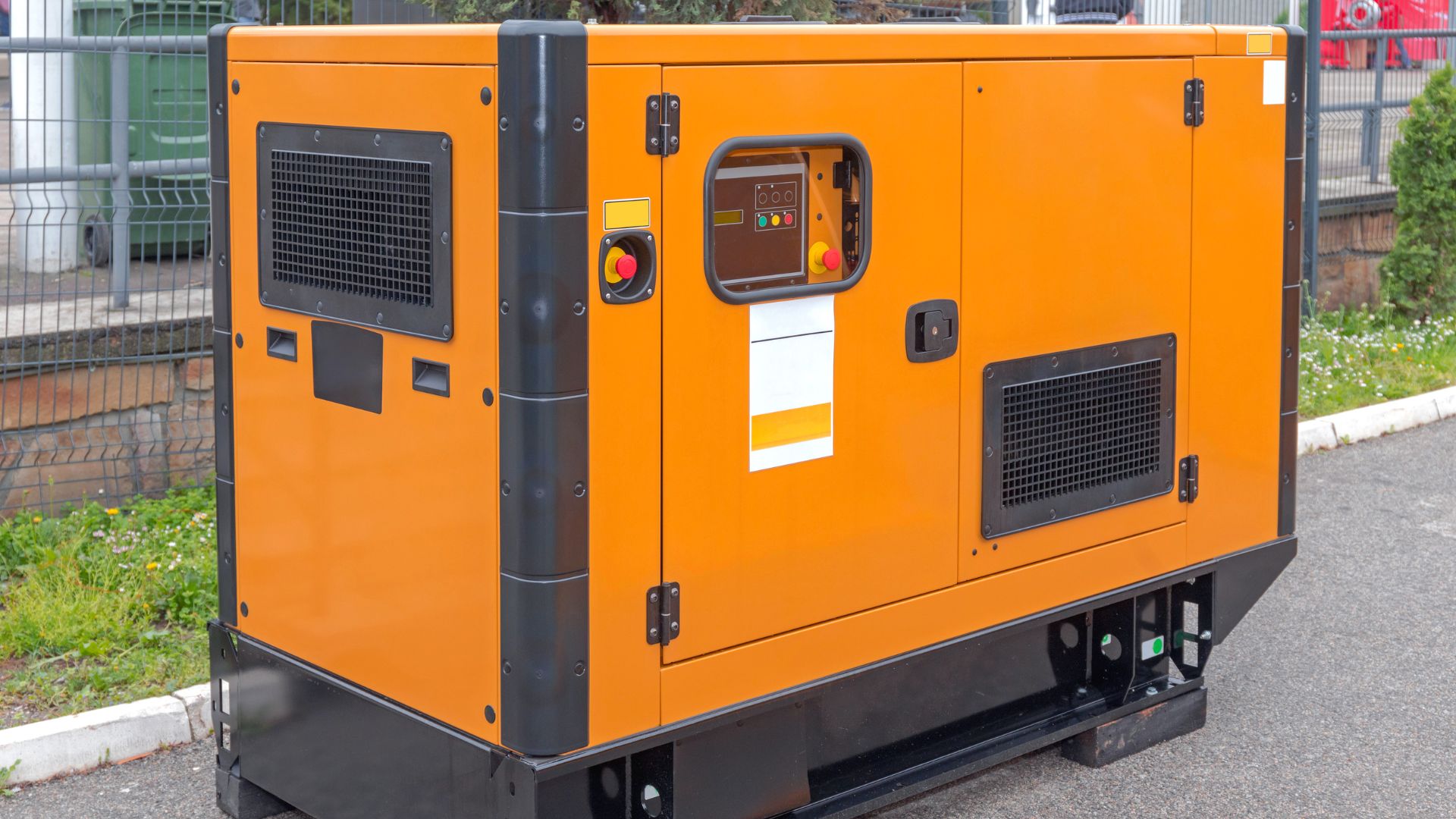

Equipo: Grupo electrógeno diésel insonorizado.
Potencia: 100 kVA (80 kW).
Tensión: Trifásica 400V / 230V.
Ubicación: Exterior (Intemperie) con vallado perimetral de seguridad.
Nuestro trabajo incluyó:
Memoria Técnica y Cálculos: Justificación de secciones de cable, caídas de tensión y protecciones magnetotérmicas.
Estudio Básico de Seguridad y Salud: Análisis de riesgos eléctricos y medidas preventivas durante la instalación.
Planos de Detalle: Ubicación del grupo, esquemas unifilares y trazado de tierras.
Gracias a nuestra intervención, el cliente pudo operar su maquinaria con total legalidad en un plazo de ejecución muy ajustado.
¿Qué necesitas para legalizar tu grupo electrógeno?
Si eres una empresa constructora y vas a iniciar una obra que requiere generación autónoma de energía, no te arriesgues. En ICAM Ingeniería nos encargamos de todo el proceso:
Visita técnica (si es necesaria) o toma de datos del equipo (Ficha técnica del grupo).
Redacción del Proyecto de Ingeniería completo.
Dirección de obra eléctrica.
Tramitación del Certificado de Instalación Eléctrica (Boletín).
Asegura el suministro de tu obra cumpliendo escrupulosamente con la normativa.
¿Tienes un generador en obra sin legalizar o vas a empezar un proyecto nuevo? Contacta con nosotros hoy mismo. En ICAM somos expertos en ingeniería eléctrica para el sector de la construcción.
